Kunskaper om montering av vinkelkontaktkullager

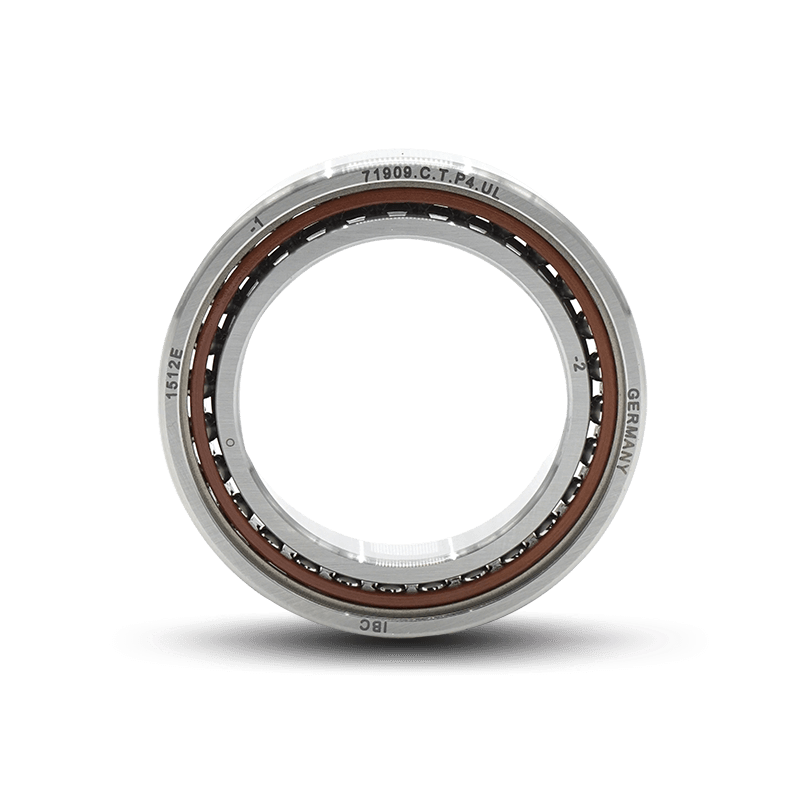

Vinkelkontaktkullager har löpbanor på de inre och yttre ringen, och de inre och yttre ringen kan göra relativa förskjutningar längs lageraxeln. Lager av denna typ är särskilt lämpliga för kombinerade belastningar, det vill säga belastningar som verkar både radiellt och axiellt.

Den axiella bärförmågan för vinkelkontaktkullager ökar med ökningen av kontaktvinkeln α. Kontaktvinkeln är vinkeln mellan linjen som förbinder kulans kontaktpunkter och löpbanan i det radiella planet och linjen vinkelrät mot lageraxeln. Modellerna av vinkelkontaktkullager är indelade i: vinkelkontaktkullager med α=15° (typ 70000C); vinkelkontaktkullager med α=25° (typ 70000AC); vinkelkontaktkullager med α=40° (typ 70000B) ); rygg mot rygg parade dubbla vinkelkontaktkullager [70000C (AC, B)/DB typ]; vända mot yta parade dubbla vinkelkontaktkullager [70000C (AC, B)/DF-typ]; serieparad dubbel vinkelkontakt Kontaktkullager [70000C (AC, B)/DT typ];

Dubbelradigt vinkelkontaktkullager med kulgap (typ 00000); dubbelradigt vinkelkontaktkullager utan kulgap (typ 00000A); dubbelradigt vinkelkontaktkullager utan kulgap och med dammskydd på ena sidan (typ 00000A-Z); dubbelradigt vinkelkontaktkullager utan kulgap, med dammskydd på båda sidor (typ 00000A-2Z); dubbelradigt vinkelkontaktkullager utan kulgap, en sida med tätningsring (typ 00000ARS) ); dubbelradiga vinkelkontaktkullager utan kulgap och tätningsringar på båda sidor (typ 00000A-2RS); fyrpunkts vinkelkontaktkullager (typ QJ0000), totalt 13 typer.

Höghastighetsprecisionsvinkelkontaktkullager används främst vid höghastighetsrotationstillfällen med lätt belastning, vilket kräver lager med hög precision, hög hastighet, låg temperaturökning och låg vibration samt en viss livslängd. Det används ofta som ett stöd för höghastighetsmotoriserade spindlar installerade i par, och är ett nyckeltillbehör för höghastighetsmotoriserade spindlar för invändiga ytslipmaskiner. Installationsform för vinkelkontaktkullager Vinkelkontaktkullagret snabbt och enkelt automatiskt val kan ge urval, och installationsformen för vinkelkontaktkullager har tre typer: rygg mot rygg, vänd mot yta och tandem. När den installeras rygg mot rygg (de breda ändytorna på de två lagren är motsatta varandra), sprider sig lagrets kontaktvinkellinje längs rotationsaxelns riktning, vilket kan öka styvheten hos dess radiella och axiella stöd vinklar och har det största motståndet mot deformation;

När den installeras ansikte mot ansikte (de två lagrens smala ändytor är motsatta varandra), konvergerar lagrets kontaktvinkellinje mot rotationsaxelns riktning och dess stödvinkel är mindre stel. Eftersom den inre ringen av lagret sträcker sig ut ur den yttre ringen, när de yttre ringarna på de två lagren pressas ihop, elimineras det ursprungliga spelet för den yttre ringen, vilket kan öka förspänningen av lagret; när de två lagren är anordnade i serie (de breda ändytorna på de två lagren är i en riktning) när de är installerade är lagrets kontaktvinkellinjer i samma riktning och parallella, så att de två lagren kan dela arbetsbelastningen åt samma håll.

Vid användning av denna typ av installation måste dock två par lager anordnade i serie för att säkerställa installationens axiella stabilitet installeras mittemot varandra i båda ändarna av axeln. Huvudsakliga tekniska indikatorer för vinkelkontaktkullager: 1. Lagernoggrannhetsindikatorer: mer än GB/307.1-94 P4 nivånoggrannhet 2. Höghastighetsprestandaindikatorer: dmN-värde 1,3~1,8x 106 /min3. Livslängd (genomsnitt);

Livslängden för 1500 h höghastighetsprecisionsvinkelkontaktkullagret har mycket att göra med installationen. Följande punkter bör uppmärksammas: 1. Lagerinstallationen bör utföras i ett dammfritt och rent rum, lagret bör väljas noggrant och lagerdistansen ska slipas, under förutsättningen att samma höjd ska bibehållas av de inre och yttre ringdistanserna bör distansens parallellitet kontrolleras under 1um; 2. Lagret bör rengöras före installation. Vid rengöring är den inre ringens lutning uppåt, och handen känns flexibel utan stagnation. Torka Efter det, lägg den angivna mängden fett, om det är oljedimma smörjning, lägg en liten mängd oljedimma olja; 3. Lagerinstallationen bör använda specialverktyg, kraften ska vara enhetlig och det är strängt förbjudet att knacka; 4. Lagerförrådet ska vara rent och ventilerat, fritt från frätande gas. Den relativa luftfuktigheten överstiger inte 65 %, och långtidsförvaring ska vara regelbundet rostsäker.
